Настоящие технические условия (ТУ) распространяются на  электрические лебёдки.

Изготовлено ООО «Винчеспуллерс».

Электрическая лебедка — это устройство, которое передает тяговое усилие от приводного барабана с помощью троса, цепи или каната. Лебедки могут быть ручными, с электроприводом или с приводом от топливных агрегатов. Лебедки предназначены для вертикального подъема, но могут использоваться и для горизонтального перемещения. Простая электрическая лебедка объединяет в себе электродвигатель, редуктор, барабан, рама и тормозная система. При необходимости они могут быть объединены с цепной талью.

Лебедки можно классифицировать в зависимости от их конструкции:

• по типу тягового устройства – лебедка с тросом  и  лебедка с цепью;
• по типу установки — стационарные (с креплением к полу, стене или к потолку) и передвижные;
• по количеству барабанов – 1-барабанные, 2-барабанные и с несколькими барабанами;
• в зависимости от типа барабана могут быть — резьбовой, гладкой или фрикционной.

Пример записи о лебедке для заказа, сделанного для бытового использования:

«Лебедка электрическая ЛМЧ-0,5 ТУ 3173-001-XXXX-2015».

Если заказывается экспортная лебедка, заказ должен быть включен в контракт на поставку.

Данная спецификация является собственностью ООО «Винчеспуллерс» , и не может быть скопирована, воспроизведена или использована полностью или частично без позволения право владельца.

Список измерительного оборудования, необходимого для проверки испытаний лебедки, упомянутых в данной технической спецификации, приведен в приложении.

Технические требования.

Лебедки-краны в установленном порядке обязаны отвечать нормам технических условий, инструкции по эксплуатации и утвержденным конструкторским чертежам.

1. Параметры и размеры.

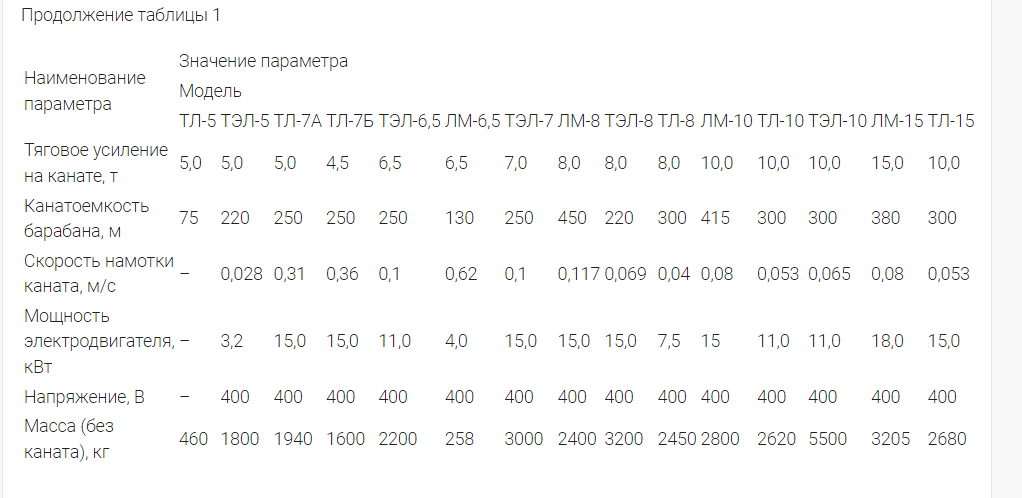

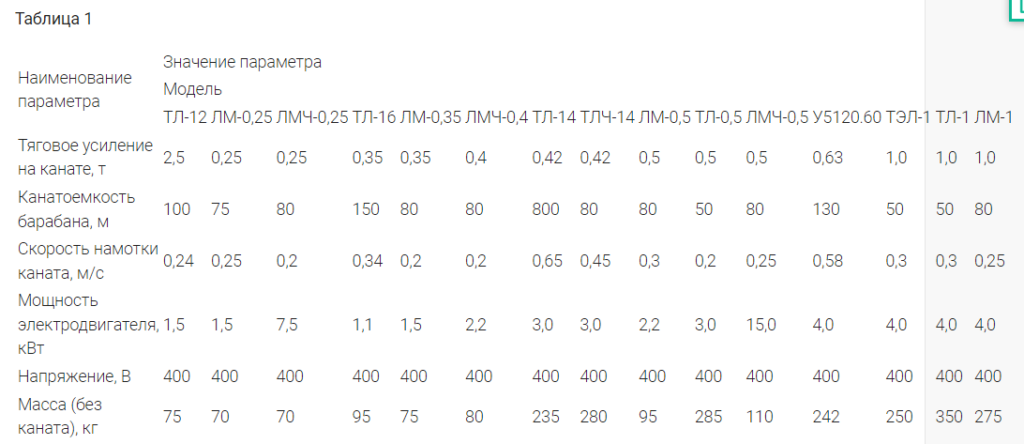

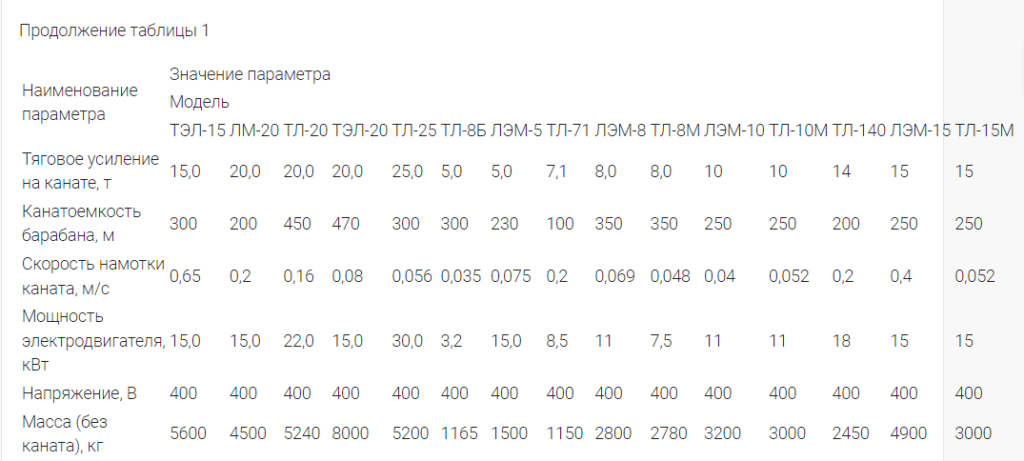

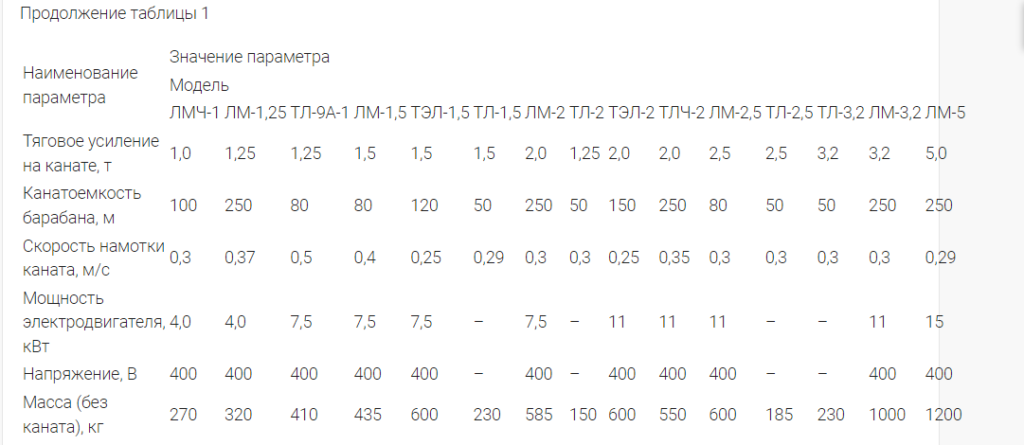

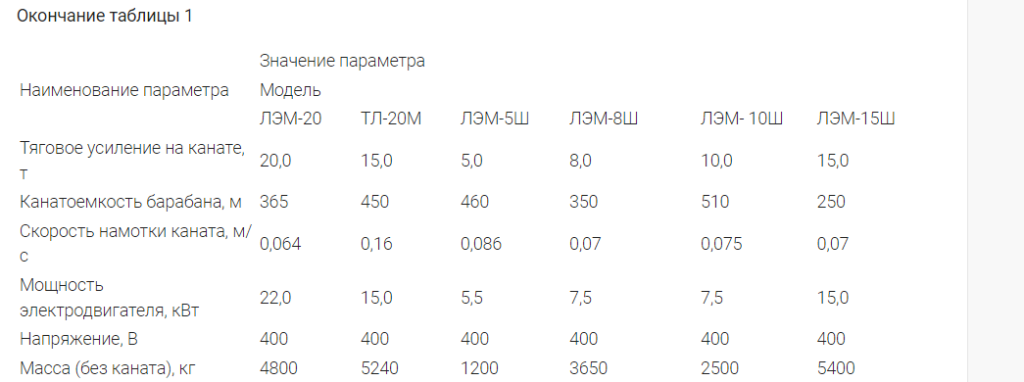

Параметры и размеры лебедки  обязаны отвечать нормам, приведенным в таблице 1.

Лебедки изготавливаются в условиях климата У, Т, категории 2 и 5 по ГОСТ 15150.

Уровень надежности электрического оборудования по ГОСТ 14254 должен быть не ниже IP 41.

Лебедочный Кран должен гарантировать надежное поднятие и сдерживание груза, эквивалентного 1,25 номинальной растягивающей силы.

Лебедочные Краны изготавливаются для правостороннего или левостороннего управления. Для кранов с правосторонним управлением редуктор должен находиться с правой стороны барабана, если осматривать его со стороны двигателя. Кроме того, барабан обязан не  двигаться по часовой стрелке, если осматривать его со стороны коробки передач. Для лебедок с левосторонним движением ситуация несколько иная, и редуктор обязан быть слева от барабана, если осматривать его со стороны двигателя. Барабан такого крана вращается против часовой стрелки.

Лебедки должны изготавливаться с канатными направляющими или без них. В лебедках без канатоведущих слоев должно быть не менее трех слоев каната.

Лебедки обязаны быть оснащены самозакрывающимся тормозным автоматическим механизмом с ручной формой устройства разблокирования, для обеспечения надлежащего торможения, в этот время рычаг управления должен находится в остановленном режиме , а лебедка-кран находится не под напряжением.

2. Прочность лебедки

При активном использовании лебедки-крана с определенным тяговым усилием расчетное напряжение в ее элементах пребывает в позиции быть выше  0,4 предела текучести и 0,28 предела прочности материала при растяжении.

Лебедки и их принадлежности должны быть сконструированы таким образом, чтобы выдерживать усилие на тросе в момент остановки двигателей при соответствующих настройках предохранительных устройств.

Лебедки  выдерживают усилие на тросе  при крутящем моменте, в соответствии с настройками устройств безопасности.

3. Устройство привода лебедки

Лебедки производятся  с переменным электрическим током в 400 В при частоте 50 Гц.

Электрический двигатель, подключенный к сети с переменным напряжением, создает расчетные пусковые моменты — 1,5 — 2,5 крутящего моментов, идентичный постоянной величине тягового усилия барабана лебедки-крана на всех вращениях, кроме самой медленной.

4. Характеристика системы оборудования и системы управления лебедкой.

Устройство управления должно быть заблокировано практически во  всех рабочих позициях и прочно зафиксировано в режиме  — остановка.

По требованию заказчика устройство управления может быть также оснащено рычагом, который может автоматически втягиваться из каждой рабочей функции в позицию остановки.

Ручные рычаги и рычаги управления соответствуют правилам ГОСТ 21752 и ГОСТ 21753.

Регулирование приводом лебедки-крана  должно производиться с различных пунктов руководства, в том числе с дистанционного пульта управления по  желанию клиентов.

Расстояние подъема, которое отвечает номинальной тяговой силе, выраженной в метровом эквиваленте, не должно быть выше 0,6 от числа максимальной скорости опускания груза.

При активном процессе связанным с грузами, который соответствует номинальной тяговой силе, средний уровень  ускорения и средний уровень скорости спускания действуют в границах до 3 м/с2.

Калибр фланца барабанов должен быть не меньше чем на пять диаметров троса  больше калибра остатнего слоя троса.

Барабан, отсоединенные от привода, обязаны быть оборудованы системой тормоза с ручной регулировкой. Удерживающее усилие обязано быть в 1, 5 раза больше установочных норм тягового усилия конкретного барабана.

В обязательном порядке применение стальных тросов, рассчитанных на давление 1600 МПа.

Установленный срок стабильной эксплуатации лебедки-крана должен быть следующим

— до капремонта — шесть лет;

— гарантированный срок эксплуатации — десят лет.

Установленный срок службы лебедки  должен быть:

— до капремонта -10000 часов;

— при 100 % эксплуатации — 20 000часов.

3. Укомплектованость.

Комплект поставки:

• комплектный вариант лебедки;
• пакет документации, состоящий из следующего:

— Инструкции по эксплуатации;

— Идентификационная карточка;

— Паспорта электрического двигателя;

— Упаковочные листы.

4. Маркирование.

Все лебедки-краны обязаны быть произведены в соответствии с ГОСТ 12969 и оборудованы прямоугольной табличкой 100х63 мм по ГОСТ 12971.

При использовании в жарком климате они должны быть оснащены алюминиевыми пластинами в соответствии с чертежами и защищены в соответствии с ГОСТ4784. С другой стороны, если они используются в жарком климате, к устройству следует прикрепить пластину из латуни Л63 по ГОСТ 15527 или применить алюминий по ГОСТ 4784 и дополнительно защищена. Толщина пластины — 1,0 мм.

Каждая пластина имеет маркировку:

— товарный знак производителя;

— модификацию лебедки;

— номинальную тяговую силу барабана;

— комбинированный вес лебедки и электродвигателя;

— заводскую нумерацию;

— год производства;

— знак качества;

— спецификацию.

Маркировка тары для транспортировки — по ГОСТ 14192.

Краны, в экспортном варианте, также маркируются с  подписью « Made in Russia » на заводской табличке.

Заводские пластины, в виде ярлыка, изготавливаются способом глубокого травления и чеканки. Фон чеканки и ярлыка должен быть другого цвета, чем поверхность, на которую наносится ярлык, чтобы она не подверглась обесцвечиванию и не темнела в процессе использования и не стерлась при мытье.

Идентификация при транспортировке груза включает обозначения: » Место Строповки «, «Верх» по ГОСТ 14192 по  ГОСТ 14192 .

5. Специфика упаковки.

Лебедки-краны, поставляемые на отечественный рынок, должны быть запакованы в ящики с дерева типа І-ІІ І по ГОСТ 2991 и типа І-ІІІІ по ГОСТ 10198.

Внутренняя часть ящика должна быть устелена пропитанной битумом  бумагой ОП-Б по ТУ 21 У 077  и быть обернутой  пергаминовой бумагой П-350 по ГОСТ 2697. Слои битумированной бумаги должным образом  перекрещиваются по всему периметру и непосредственно под крышкой.

Битумный войлок следует прикрепить к боковым стенкам ящика и заполнить продукцией картонного производства.

Закрепить с помощью деревянных брусков.

При перевозке морем или океаном крышку деревянного ящика необходимо делать двойственной. Плиты ящика установлены перпендикулярно друг к другу, с прослойкой между ними в виде листового железа.

Если лебедка-кран поставляется на экспорт, в таком варианте ящики должны быть изготовлены по ГОСТ 24634.

При экспортировании в регионы с средним климатом, крышку ящика нужно покрывать рубероидом по ГОСТ 10923.

При экспортировании в регионы с жарким климатическим поясом сбережение древесины ящика должно отвечать ГОСТ 15155, а процесс соответствующих пропиток дерева  — ГОСТ 20022.2.

При отгрузке каждого лебедки-крана должен использоваться упаковочный ящик, содержащий сборный вариант лебедки, а также необходимую документацию – инструкция по эксплуатации и сопроводительные материалы, а также  упаковочные листы, которые упаковываются  по условиям ГОСТ 23170.

Перед  процессом пакования все плоскости лебедки покрываются защитной маслянистой жидкостью К-17 по ГОСТ 10877.

Упакование лебедки должны обеспечить сохранность при транспортировке и хранении на открытом воздухе 12 месяцев со дня отправки груза потребителю, а для  лебедок , с экспортным вариантом, — 24 месяца с момента пересечения границы Российской Федерации.

6. Гарантия производителя

Производитель гарантирует соответствие лебедки предписаниям настоящей спецификации при должном сбережении всех условий при транспортировке, хранении, монтаже и использовании.

Гарантийный срок эксплуатации составляет 12 месяцев со дня ввода лебедки в эксплуатацию и не должен превышать18 месяцев со дня отправки.

Гарантийный срок службы составных частей — в соответствии с накладной.

Производитель выступает гарантом сохранности лебедки на протяжении 3-х лет до  капремонта при условии соблюдения клиентами указаний, изложенных в руководстве по эксплуатации.
